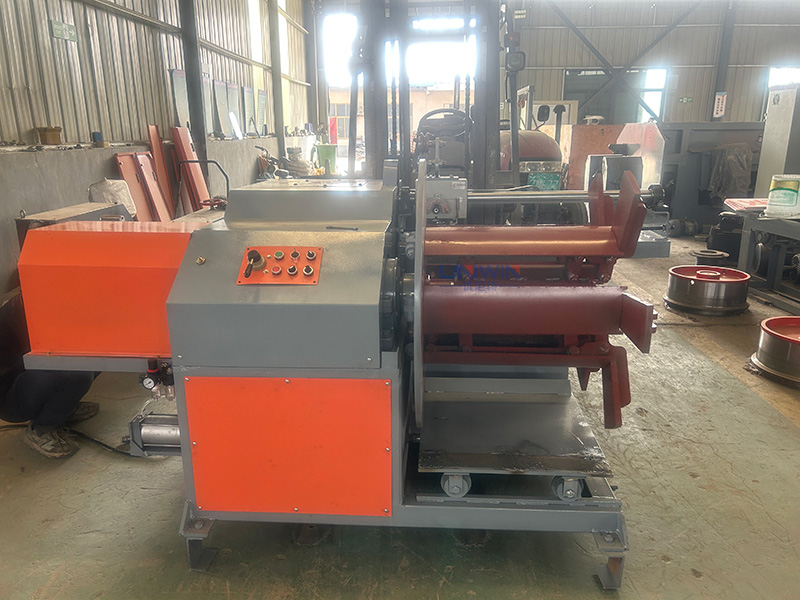

Machine de reprise hydraulique

Qu'est-ce qu'une machine de reprise hydraulique ?

La machine de reprise hydraulique est un dispositif d'enroulement et de collecte de fil métallique qui ne nécessite pas de démontage et peut collecter du fil tréfilé à froid, du fil de fer, du fil d'aluminium, du fil d'acier inoxydable, etc. Elle fait partie des équipements accessoires de la tréfileuse. La machine de reprise de fil adopte un système hydraulique pour la rétraction, l'ouverture et la fermeture automatiques, ce qui facilite le déchargement rapide après la reprise.

Les releveurs hydrauliques sont un élément important de la production de clous car ils assurent la collecte du fil tréfilé avant de l'introduire dans la machine à fabriquer les clous. Elles peuvent être utilisées avec machines à tréfiler en ligne droiteLes machines de tréfilage, les machines de tréfilage à poulie et les machines de tréfilage à tambour combiné permettent d'économiser la main-d'œuvre et d'améliorer l'efficacité de la production.

Processus de prise en charge de la machine hydraulique de prise en charge des roues en I

Après avoir atteint un certain poids sous charge et effectué le groupage manuel, appuyer sur l'interrupteur du dispositif hydraulique et tourner le bouton de l'interrupteur hydraulique vers la gauche. Après avoir complètement fermé le déflecteur avant, tourner la vanne manuelle de pression d'air pour pousser le chariot vers l'extérieur. Tournez ensuite le bouton de l'interrupteur hydraulique vers la droite pour ouvrir le déflecteur avant. Enfin, fixez une extrémité du câble sur la machine de réception hydraulique et tournez la roue en I pour remettre le câble en place.

Paramètres de la machine de réception hydraulique automatique

Construction des rayonnages

Le châssis de la machine hydraulique est soudé avec des tubes carrés de 100*100mm, la plaque d'acier de la roue en I a une épaisseur de 18mm, la plaque d'acier du chariot a une épaisseur de 16mm, et un cylindre de 1000mm est utilisé pour alimenter et pousser la bobine de fil.

Composition de la machine hydraulique de reprise de fil

La machine de réception hydraulique se compose d'une base, d'un dispositif de disposition automatique des fils, d'un système de transmission, d'une roue en I à expansion et contraction hydrauliques, d'un chariot de chargement et de déchargement, etc. Le moteur d'enroulement et le convertisseur de fréquence contrôlent entièrement la tension constante automatique. La méthode de freinage est un double freinage par pression d'air.

Caractéristiques et avantages de la machine hydraulique de reprise de fil

1. La machine de réception hydraulique peut fonctionner indépendamment ou être reliée à l'ensemble de la ligne de production pour un fonctionnement coordonné. L'opérateur peut régler la vitesse d'enroulement en fonction de la production des tréfileuses, ce qui optimise le flux de travail et réduit la nécessité d'une intervention manuelle.
2. Le bobinage du fil utilise un moteur pas à pas à vis à billes ou un arrangeur de fil à 50 positions pour un enroulement précis du fil. Les capacités d'automatisation et les vitesses d'enroulement rapides augmentent considérablement l'efficacité de la production.
3. Le système d'entraînement hydraulique assure un contrôle souple et constant du processus d'enroulement, permettant un réglage précis de la tension et de la vitesse. Une tension correcte est essentielle pour éviter que le fil ne soit trop lâche ou trop tendu, ce qui peut entraîner des déformations ou des ruptures.
4. Le contrôle automatique de la tension maintient une tension constante sur le fil pendant le processus d'enroulement, ce qui évite la rupture du fil et garantit un enroulement uniforme de la bobine.
5. Des boucliers de sécurité sont en place aux points critiques tels que le convoyeur à bande et les zones de fonctionnement des pignons. En cas de dysfonctionnement, ces boucliers peuvent être facilement retirés pour l'entretien. Tout le câblage est soigneusement organisé dans une armoire dédiée, ce qui garantit la sécurité et la fiabilité.

Vidéo de fonctionnement de la machine à tréfiler en ligne droite avec machine de reprise hydraulique

Prix d'une machine de reprise hydraulique

Le prix de la machine d'enlèvement hydraulique automatique est de 3000-5000 USD. Vous pouvez nous contacter pour obtenir des informations détaillées sur les machines et un devis spécifique.

Exposition d'usine d'une machine hydraulique de reprise de fil de type I
